小口研治のものつくり雑記  　　　　　　磁北線定規
 実用新案登録 　　　 山に登るのに必要な地形図に磁北線を引く定規を作ってみました。

　　　誰でも簡単に一つの定規で磁北線を引くことができ、

　　　市販の三角定規に印と線を引くだけで出来上がります、

　　　タンジェント(三角関数)で求めた値は表にしました。

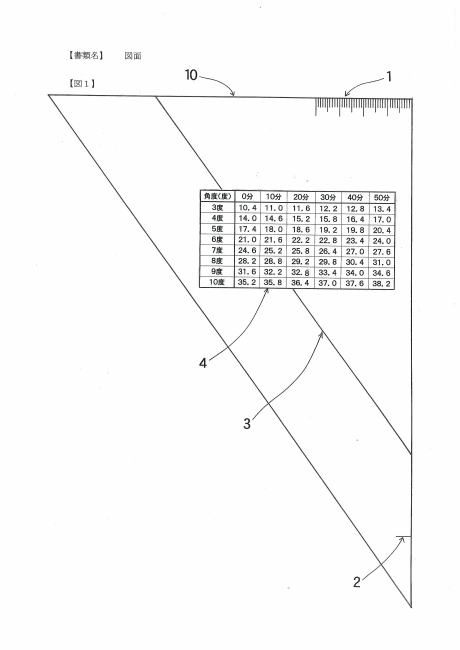

 実用新案図面  　　　　　磁北線定規の図です。

　　



　　　詳しい仕様は 磁北線定規  (登録番号３１４４３５３号)

　　　又は 磁北線定規 をご覧ください。
   　 磁北線定規の使い方。
 地図、偏角情報  　　　国土地理院発行の地形図「塩尻」で説明します、

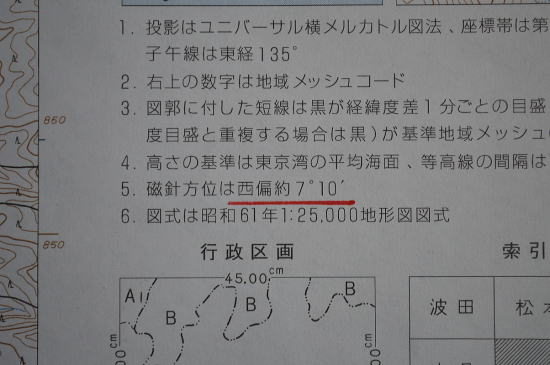

　　  地図右下方の偏角情報は、西編約７°１０′です。

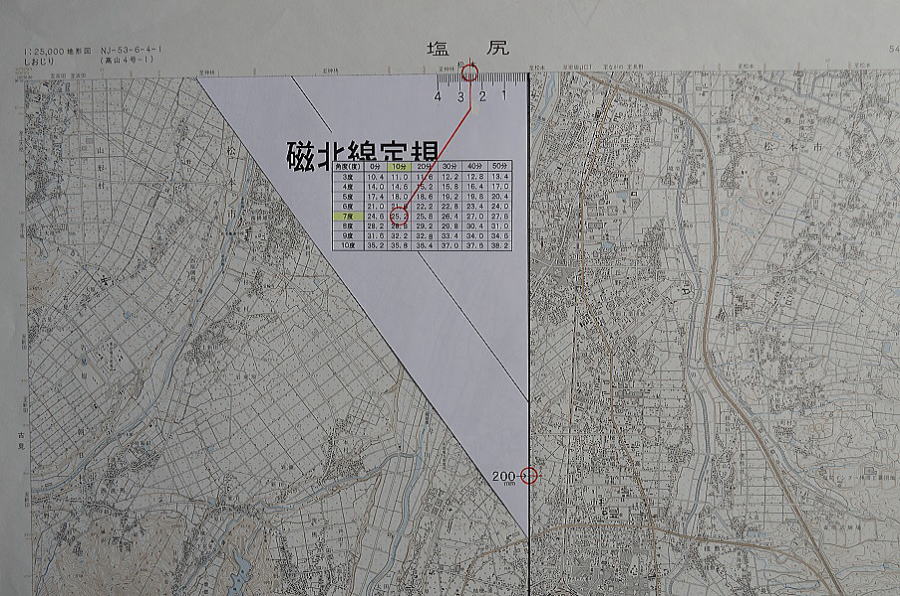

 磁北線定規、使用例 真北(地図上)から垂直に線を引き、直角点から

２０ｃｍの所に印しを付け、次に、偏角情報７°１０′を

表から求め定規のメモリ２５．２mmの位置に

印しを付けます。
 磁北線の引き方  　　 印しを付けた点を結びます、これが磁北線です。

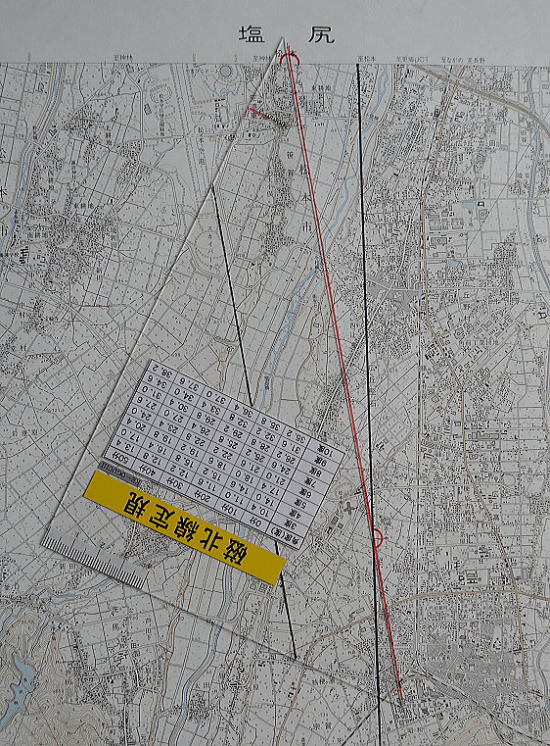

 磁北線を引く 　　　　偏角情報から求めた磁北線を複数引くには、

　　　 磁北線定規に４ｃｍ幅で引いてある線を利用します。

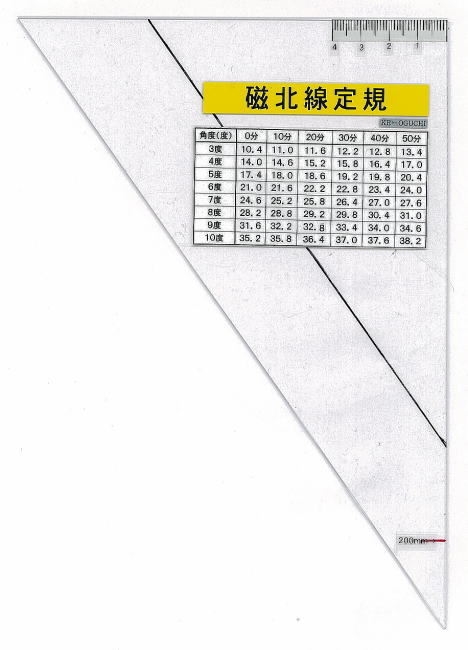

　　　 市販の三角定規に印しと線を引けばでき上がりです、

　　　　ご利用ください。
